タケガワ キャリアコンテナセット50L　CT125 [08-01-0190]

適合車種

CT125(JA55/JA65)

CT125(JA55-1000001〜/JA65-1000001〜)

■ 詳細

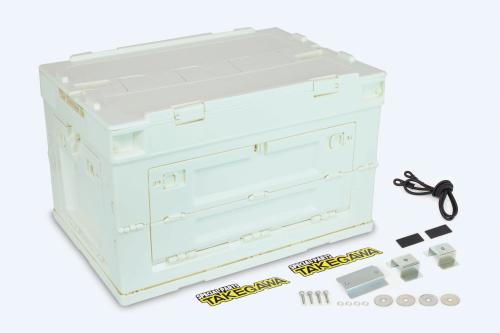

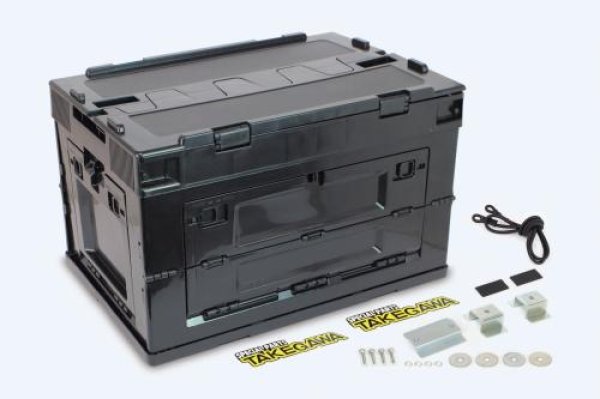

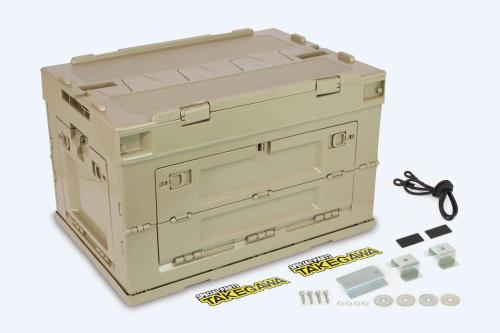

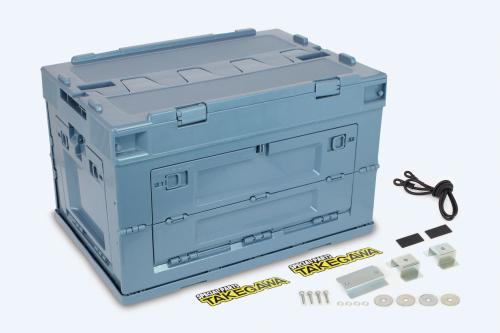

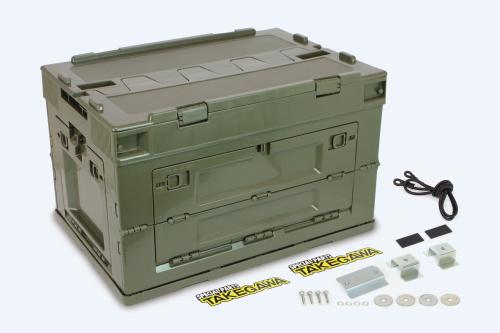

本製品はCT125純正キャリアにコンテナを固定できるステーセットと折り畳みコンテナ50Lがセットになっています。
ブラケットはCT125純正キャリア専用設計の為、キャリア形状に正しく収まり、純正品の様なフィッティングでしっかりと固定出来ます。

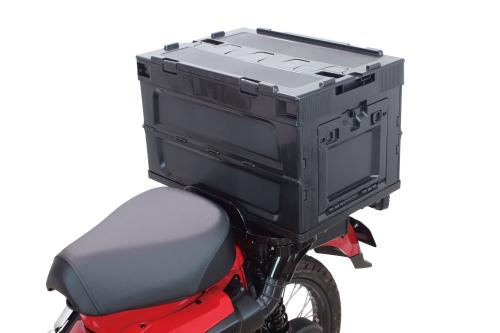

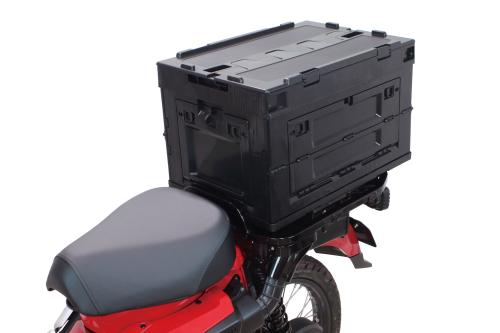

又、ブラケットのレイアウトにより、2パターンの取り付け方法から選択できます。フロントブラケットの取り付け位置は固定されますが、リアブラケットは取り付け可能範囲内で位置調整が可能です。
ブラケットに折り加工を採用することで、強度を高め、締め付けによる変形をおさえます。
キットには、締め付け時にコンテナとキャリアの面あたりを高める大径ワッシャー、振動によるボックス等の揺れとズレを防止するラバープレート、ゴム紐が付属しています。ステー本体:スチール製。

■ 折り畳みコンテナ50L　

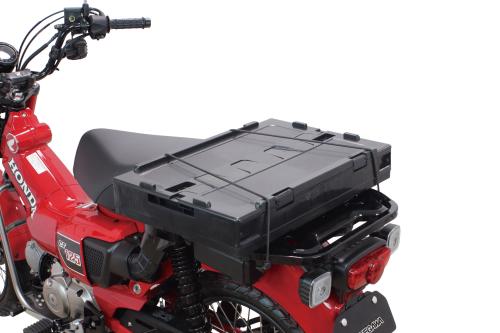

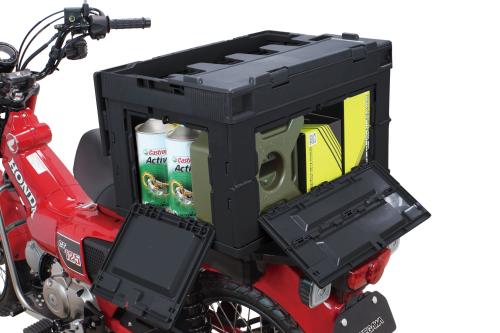

コンテナは不使用時に折り畳むことができる“折り畳みコンテナ”を採用。コンテナは上部開口以外に2ヶ所中窓がついている為、サイドからも荷物の出し入れが行えます。
開口部は全てスライドロック機能付き。更にコンテナの内側を固定するロック機能付き。
コンテナサイズ:外寸525mm×365mm×340mm　内寸485mm×332mm×310mm　折り畳み時の厚さ100mm
中窓(長辺)380mm×160mm　中窓(短辺)215mm×180mm　本体重量:約3kg　許容重量:20kg(静荷重)　SP武川ステッカー(Mサイズ)2枚入り

■ 注意事項

※CT125(JA55/JA65)専用セットになります。
※本製品を車両に装着する場合、折り畳みコンテナへの穴あけ加工が必要になります。
※SP武川推奨位置の型紙が付属(型紙はコンテナ横置き/SP武川製バックレストキット同時装着可能仕様になります)参考穴あけ位置としてご確認ください。
※コンテナの許容荷重は、車両に装着しているキャリアの許容荷重内で使用してください。

ブラケット取り付け可能範囲、穴あけ位置の詳細図

http://www.takegawa.co.jp/container_set_ct125_drawing.pdf
